公開日:2015/03/16
Raspberry Piの配線図が簡単に書けるフリーツールFritzingを見つけたので試してみた。
Fritzing公式ページからZipファイルをダウンロード。
インストール不要なので好きな場所に解凍するだけで準備完了。
素晴らしい( ﾟдﾟ)

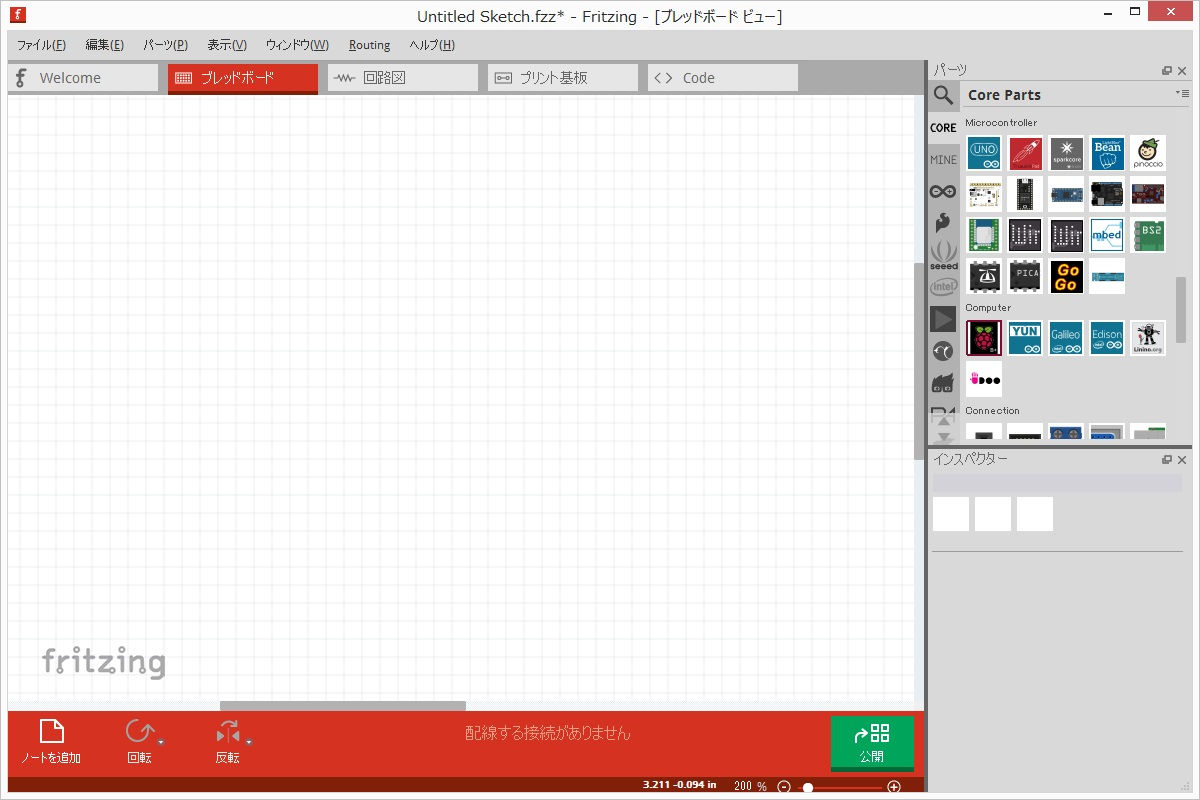

Fritzing.exeを実行すれば起動する。日本語!!
ブレッドボードタブにパーツを配置していく。パーツペインからパーツを選んでドラッグするだけ。
パーツ配置後はプロパティで詳細を設定する。

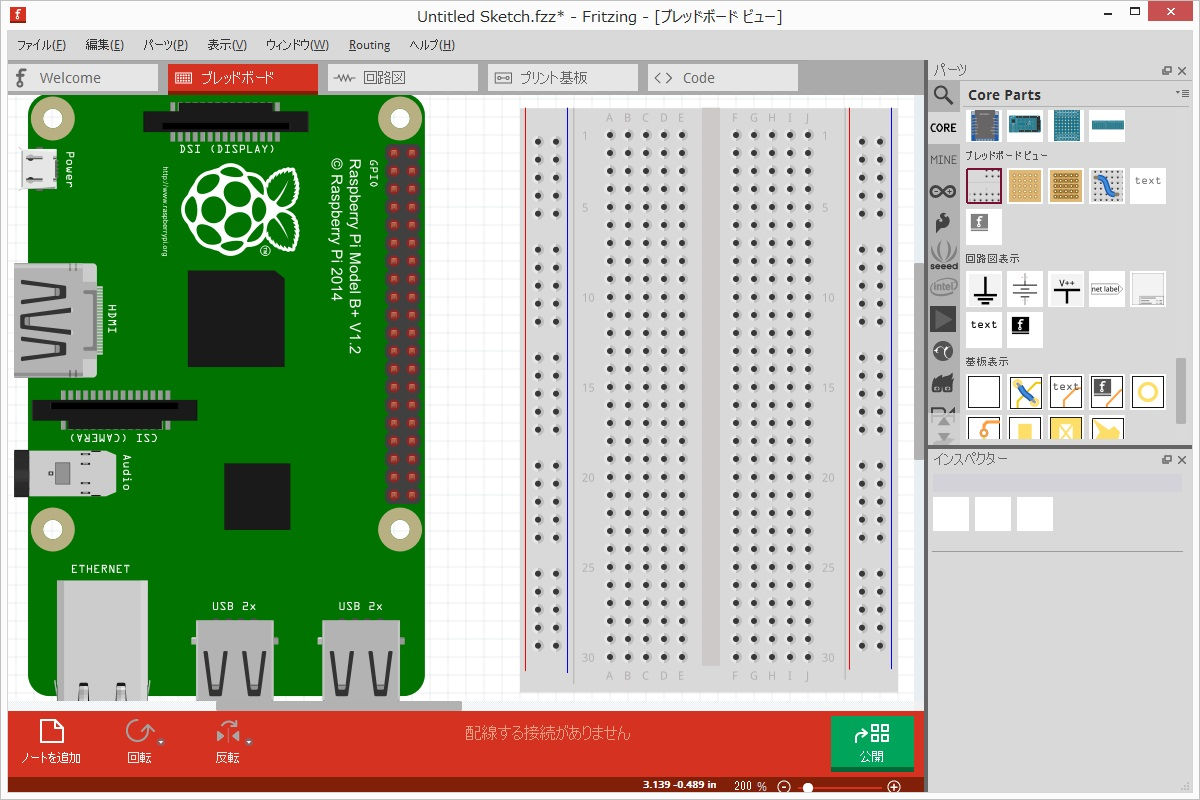

Raspberry Piのモデルを選択できるしブレッドボードも細長いものや小さいものが選択できる。
LEDは色と明るさ、サイズも選択できる。
抵抗器は抵抗を選択できる。
配線は配置済のパーツ同士をドラッグすればOK。
楽しい(∩´∀｀)∩

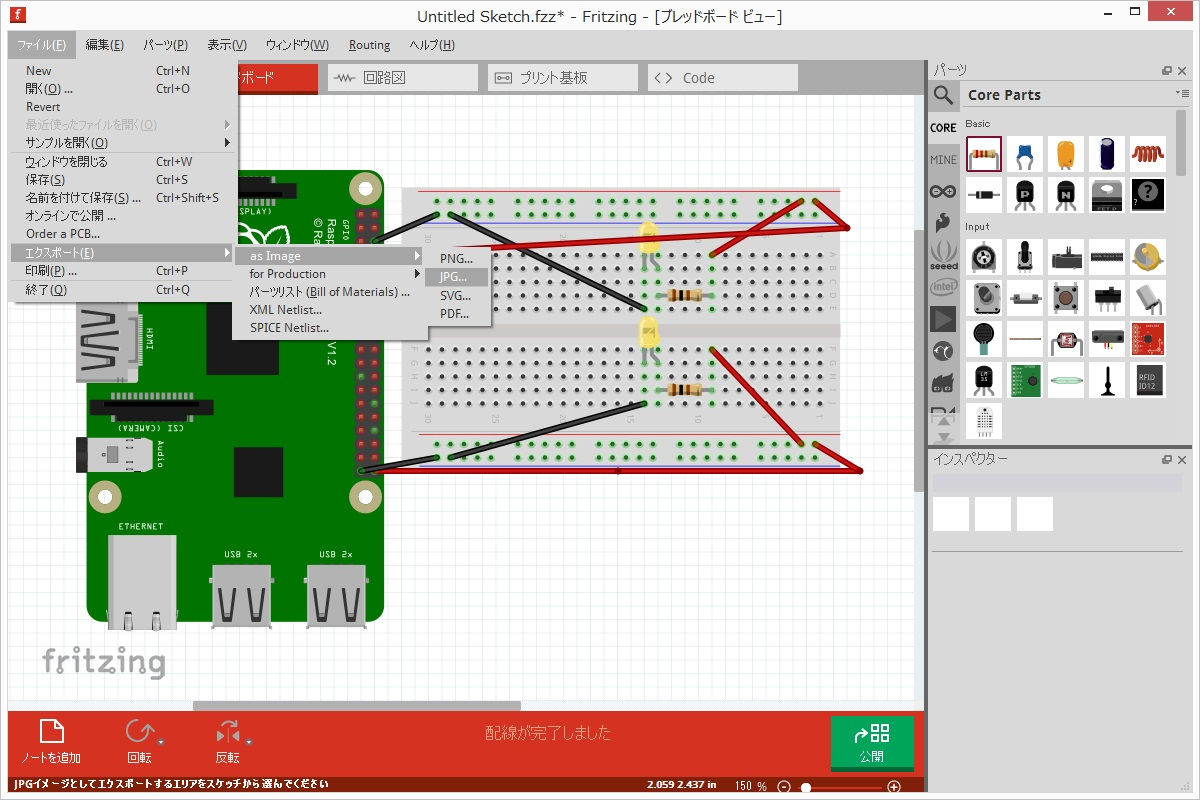

プロジェクトとして保存する以外に画像ファイルやPDFにも出力できる。

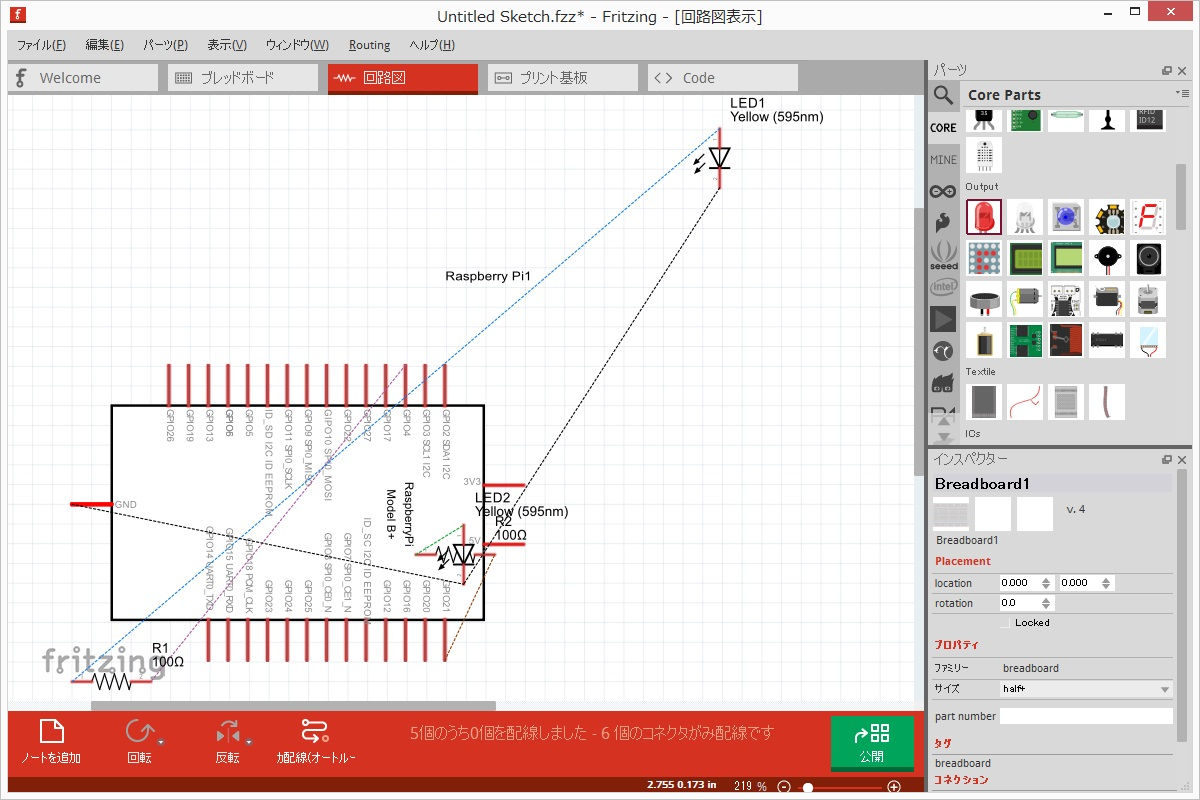

回路図タブを見てみると…
回路図もできてた。
すごい。
さすがに位置はぐちゃぐちゃだけど。

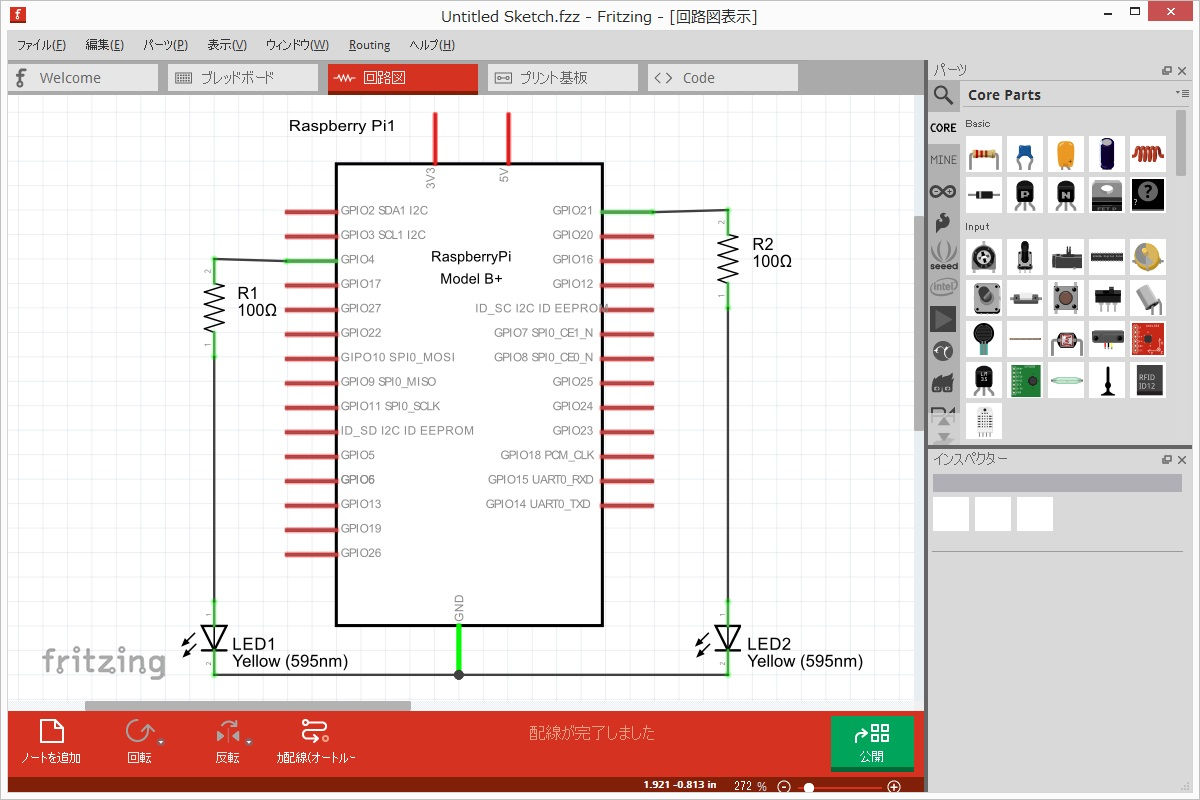

整えてやれば問題なし。
よく見ると｢5個のうち0個を配線しました - 6個のコネクタがみ配線です｣て出てる。
点線だとまだ配線してない状態らしい。
点線をダブルクリックしてやると実線になって配線状態になる。
｢配線が完了しました｣になったことを確認。
Fritzing、簡単で便利で楽しい。
